3차원측정기 처음 도입하려면 이렇게 고르면 됩니다
얼마 전 작은 가공업체를 하는 지인과 이야기했는데, 불량 원인을 찾느라 하루 종일 캘리퍼스와 마이크로미터를 들고 제품을 재고 있더라고요. 숫자는 계속 나오는데, 어디가 얼마나 틀어졌는지 입체적으로 보이지 않으니 답답하다는 말을 했습니다. 이런 상황에서 자주 등장하는 장비가 바로 3차원측정기입니다.

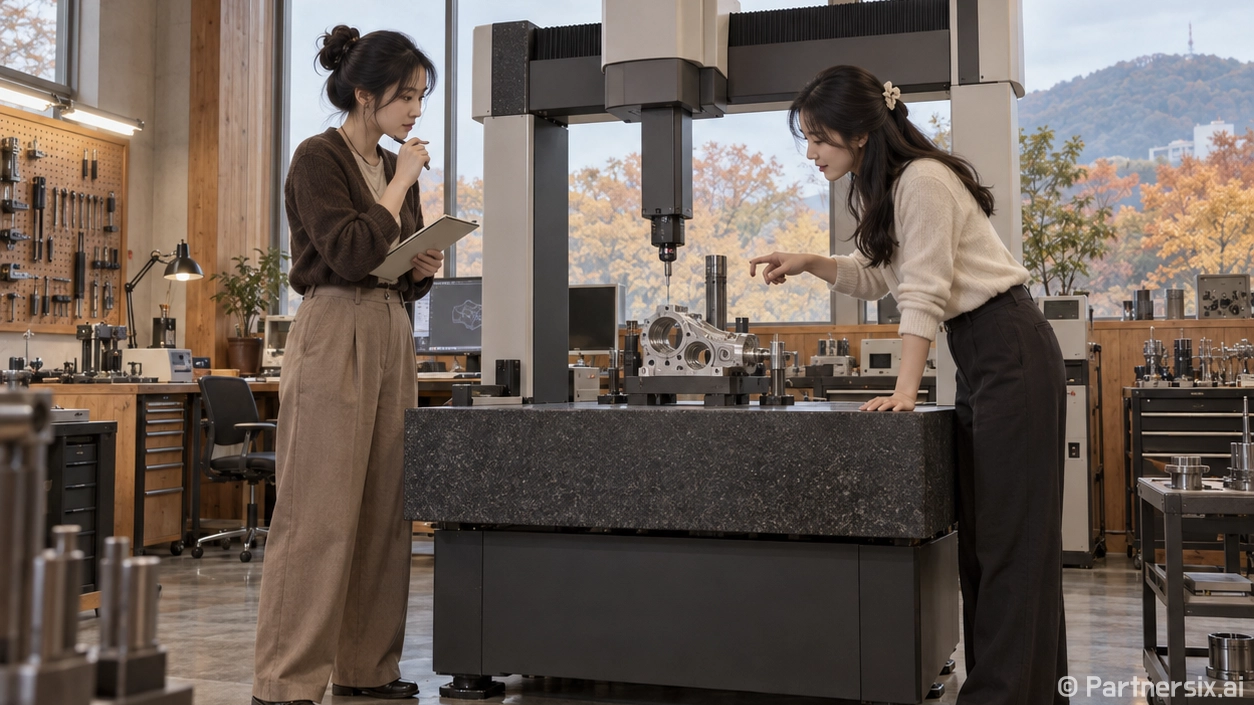

3차원측정기는 제품의 길이, 폭, 높이뿐 아니라 구멍 위치, 평면도, 원통도, 각도 같은 형상 정보를 좌표값으로 측정하는 장비입니다. 쉽게 말하면 제품을 3D 좌표 위에 올려놓고 설계도와 실제 제품이 얼마나 다른지 확인하는 도구에 가깝습니다. 제조 현장에서는 CMM이라고 부르기도 하고, 정밀 부품을 다루는 곳에서는 거의 품질관리의 기준 장비처럼 쓰입니다.
3차원측정기가 필요한 상황부터 확인하기
처음부터 비싼 장비를 고르는 것보다 먼저 봐야 할 건 우리 현장에서 어떤 문제가 반복되는지입니다. 예를 들어 자동차 부품처럼 구멍 위치가 0.02mm만 틀어져도 조립이 안 되는 제품이라면 3차원측정기의 필요성이 꽤 큽니다. 반대로 단순 길이 측정이 대부분이고 허용오차가 0.5mm 이상이라면 기존 측정 공구만으로도 충분한 경우가 있습니다.
특히 이런 상황이라면 3차원측정기 도입을 진지하게 생각할 만합니다.
- 도면에는 맞는 것 같은데 조립 후 간섭이 자주 생길 때
- 외주 가공품 입고 검사에서 치수 분쟁이 반복될 때
- 검사자마다 측정값이 다르게 나와 품질 판단이 흔들릴 때
- 고객사가 검사 성적서나 좌표 측정 데이터를 요구할 때
- 금형, 지그, 정밀 가공품처럼 형상 오차 관리가 중요한 제품을 만들 때
사실 측정 장비는 생산 장비처럼 바로 매출을 올려주는 느낌이 약합니다. 그런데 불량 한 번으로 납품 지연, 재작업, 고객 클레임이 생기면 손실이 꽤 큽니다. 100개 중 3개만 불량이어도 단가가 높은 부품이라면 검사 체계를 바꾸는 쪽이 훨씬 현실적인 선택이 될 수 있습니다.
방식별 차이를 알고 고르기
3차원측정기는 크게 접촉식, 비접촉식, 복합식으로 나눠서 생각하면 이해가 쉽습니다. 접촉식은 프로브가 제품 표면을 직접 찍으면서 좌표를 읽는 방식입니다. 정밀도가 높고 도면 기준 검사에 강해서 금속 가공품, 금형 부품, 기준면 측정에 많이 쓰입니다.
비접촉식은 레이저나 광학 센서로 표면을 스캔합니다. 제품에 직접 닿지 않으니 고무, 필름, 얇은 플라스틱처럼 변형이 쉬운 제품에 유리합니다. 또 복잡한 곡면을 빠르게 측정할 수 있어 역설계나 외관 형상 비교에도 잘 맞습니다. 다만 표면이 너무 반짝이거나 투명한 소재는 측정 조건을 잡는 데 시간이 걸릴 수 있습니다.
복합식은 접촉식 프로브와 비접촉 센서를 함께 쓰는 방식입니다. 기준 치수는 접촉식으로 정확하게 보고, 넓은 표면 형상은 스캔으로 빠르게 보는 식입니다. 가격은 올라가지만 다양한 제품을 다루는 검사실이라면 장기적으로 편한 선택이 될 수 있습니다.
현장에서 많이 보는 장비 유형
- 브리지형: 고정밀 검사실에서 많이 쓰이며 안정성이 좋습니다.
- 암형: 팔처럼 움직이는 구조라 대형 부품이나 현장 측정에 편합니다.
- 비전형: 카메라 기반 측정에 강하고 작은 부품, 전자부품 검사에 어울립니다.
- 레이저 스캐너형: 곡면 데이터와 빠른 형상 비교가 필요한 작업에 잘 맞습니다.
근데 여기서 중요한 건 장비 이름보다 제품 크기와 공차입니다. 측정해야 할 제품이 300mm인지 1,500mm인지, 허용오차가 0.01mm인지 0.1mm인지에 따라 선택지가 완전히 달라집니다. 장비 사양서에서 반복정밀도, 최대 허용오차, 측정 범위 같은 항목을 꼭 같이 봐야 합니다.
구매 전 꼭 따져볼 기준
3차원측정기를 고를 때 가격만 보면 나중에 운영에서 막히는 경우가 있습니다. 장비 본체보다 중요한 것이 설치 환경, 소프트웨어, 교육, 유지보수입니다. 특히 고정밀 장비는 온도 영향을 받습니다. 일반적으로 정밀 측정실은 온도를 일정하게 관리하는데, 현장 한쪽에 그냥 두면 값이 흔들릴 수 있습니다.
예를 들어 길이 1,000mm짜리 금속 부품은 온도 변화에 따라 미세하게 늘어나거나 줄어듭니다. 측정기는 0.005mm 단위까지 읽는데 현장 온도는 계속 바뀐다면, 장비가 좋아도 데이터 신뢰도가 떨어집니다. 그래서 장비 견적을 받을 때는 장비 가격과 함께 측정실 조건, 에어 공급, 방진 대책, 전원 조건까지 같이 확인하는 편이 좋습니다.
- 측정 범위가 우리 제품 최대 크기보다 충분히 큰가
- 필요 공차보다 장비 정밀도가 여유 있는가
- 작업자가 소프트웨어를 익히기 쉬운가
- 검사 성적서 양식이 고객 요구와 맞는가
- 프로브, 스타일러스, 지그 비용이 별도로 얼마나 드는가
- 국내 서비스와 정기 교정 대응이 빠른가
솔직히 장비만 들여놓는다고 품질관리가 바로 좋아지지는 않습니다. 측정 기준을 어떻게 잡을지, 제품을 어떤 방향으로 고정할지, 도면의 기준 데이텀을 어떻게 적용할지까지 정해야 합니다. 같은 제품도 지그가 흔들리면 측정값이 달라질 수 있으니, 장비와 지그를 한 세트로 생각하는 게 현실적입니다.
운영할 때 실수 줄이는 방법
3차원측정기를 처음 쓰면 가장 많이 하는 실수가 모든 치수를 다 측정하려는 것입니다. 물론 처음에는 궁금해서 이것저것 찍어보고 싶습니다. 하지만 검사 시간이 너무 길어지면 생산 흐름이 막힙니다. 양산품이라면 중요 치수, 조립에 영향을 주는 치수, 과거 불량이 많았던 치수부터 우선순위를 잡는 게 좋습니다.
예를 들어 부품 하나에 치수가 80개 있어도 실제로 매번 확인해야 하는 치수는 10~20개일 수 있습니다. 초도품 검사에서는 넓게 보고, 양산 중 검사는 주요 항목 중심으로 줄이는 식입니다. 이렇게 해야 검사 시간이 30분에서 10분으로 줄고, 작업자도 데이터를 꾸준히 관리할 수 있습니다.
또 하나 중요한 건 측정 프로그램 관리입니다. 제품이 조금 바뀌었는데 예전 프로그램을 그대로 쓰면 엉뚱한 위치를 측정할 수 있습니다. 파일명에 품번, 도면 버전, 날짜를 넣고 변경 이력을 남겨두면 나중에 원인 추적이 훨씬 쉬워집니다. 품질 문제는 대부분 시간이 지난 뒤 다시 꺼내 보게 되니까요.
작업자 교육도 장비 성능만큼 중요합니다
3차원측정기는 버튼만 누르면 답이 나오는 장비처럼 보이지만, 실제로는 작업자의 판단이 꽤 많이 들어갑니다. 기준면을 어디로 잡는지, 측정 포인트를 몇 개 찍는지, 이상값을 어떻게 처리하는지에 따라 결과가 달라질 수 있습니다. 그래서 최소한 도면 해석, 기하공차, 좌표계 설정, 프로브 보정 정도는 교육을 받아야 합니다.
처음 도입하는 회사라면 모든 직원이 전문가가 될 필요는 없습니다. 대신 담당자 1~2명을 정해서 깊게 배우게 하고, 나머지 작업자는 표준 작업서대로 측정할 수 있게 만드는 방식이 효율적입니다. 검사실에 간단한 체크리스트를 붙여두는 것도 좋습니다. 프로브 보정 여부, 제품 고정 상태, 프로그램 버전, 온도 조건만 확인해도 실수가 꽤 줄어듭니다.
예산을 잡을 때 놓치기 쉬운 비용
3차원측정기는 본체 가격만 보고 예산을 잡으면 거의 항상 부족합니다. 소프트웨어 옵션, 프로브 세트, 측정 지그, 설치비, 교육비, 교정비가 따라옵니다. 특히 다양한 제품을 측정한다면 스타일러스 길이와 팁 종류가 여러 개 필요할 수 있습니다. 작은 부품의 깊은 홈을 찍어야 하는데 기본 프로브가 닿지 않으면 추가 부품을 사야 합니다.
중고 장비를 고려하는 경우도 있습니다. 예산이 빠듯하다면 나쁜 선택은 아닙니다. 다만 장비 연식, 소프트웨어 라이선스 이전 가능 여부, 교정 성적서, 서비스 부품 수급을 꼭 확인해야 합니다. 싸게 샀는데 제어 장치나 소프트웨어가 오래되어 수리비가 크게 나오는 사례도 있습니다.
처음 3차원측정기를 고를 때는 장비 판매사에 샘플 측정을 요청하는 것도 꽤 실용적입니다. 실제 제품 2~3개를 보내서 측정 시간, 성적서 형태, 반복 측정값을 확인하면 광고 문구보다 훨씬 많은 정보가 보입니다. 가능하다면 현재 불량으로 의심되는 제품과 양품을 함께 측정해보면 차이가 더 선명하게 드러납니다.
3차원측정기는 비싼 장비라서 처음엔 부담스럽지만, 잘 맞는 장비를 고르면 품질 판단이 훨씬 차분해집니다. 감으로 이야기하던 불량 원인이 숫자와 좌표로 보이기 시작하거든요. 결국 중요한 건 가장 좋은 장비를 사는 일이 아니라, 우리 제품의 공차와 현장 흐름에 맞는 측정 방식을 갖추는 일이라고 생각합니다.
